БЕСЩЁТОЧНЫЕ ТРЁХФАЗНЫЕ ГЕНЕРАТОРЫ ПЕРЕМЕННОГО ТОКА (модели HW4.D)
Бесщёточный трёхфазный синхронный генератор для наземной эксплуатации серии W4 и W4.D, сопряжённый с дизельным двигателем или другим первичным источником движения, заброс оборотов которого не превышает 120 % номинальной скорости, представляет собой комплектный агрегат или передвижную электростанцию, которую можно использовать в качестве источника питания, для освещения или для питания различного оборудования, а также в качестве резервного источника питания в различным областях, например, для аппаратуры связи, гостиниц, высотных зданий, магазинов, больниц и т. д. Его можно использовать и в автоматической электростанции. Соответствующий трёхфазный синхронный генератор для морской эксплуатации серии HW4 и HW4.D, сопряжённый с дизельным двигателем или другим первичным источником движения, заброс оборотов которого не превышает 120 % номинальной скорости, тоже представляет собой комплектный агрегат, вмонтированный в камеру, который можно использовать в качестве источника питания, для освещения и т. д.
- В бесщёточном генераторе для наземной эксплуатации серии W4 и W4.D используется бесщёточная система гармонического возбуждения, благодаря которой существенно повышается отдача электрической энергии и надёжность работы, а также при обслуживании увеличивается межсервисный интервал.
- Соответствующие бесщёточные синхронные генераторы переменного тока для морской эксплуатации серий HW4.D, а также судовой валогенератор HW4Z разработаны на базе предыдущей модели генератора и не имеют существенных отличий в эксплуатационных характеристиках. В генераторе использована водостойкая защитная конструкция с углом 60°, способная предотвратить попадание стекающей воды внутрь генератора за счёт наклона от вертикали. По особому заказу возможно изготовление генератора для морской эксплуатации с более высокой степенью защиты. Изоляция и металлические детали пригодны для влажной, плесневой и солёной окружающей среды.
- Генератор для морской эксплуатации серии HW4 и HW4.D, а также судовой валогенератор серии HW4Z могут комплектоваться дополнительным блоком, обеспечивающими выполнение требований использования в параллельной работе.
- Генератор для морской эксплуатации серии HW4.D поставляется на рамах восьми разных типоразмеров от 180 до 560, в корпусах двух степеней защиты IP21 и IP23, с номинальной мощностью 12–2500 кВт, с номинальным напряжением 400 В, с номинальной частотой 50 Гц, с номинальной скоростью 600, 750, 1000, 1500, 1800 и 3000 об/мин. По особому заказу возможна поставке генераторов на 60 Гц, 400, 480 или 690 В, а также с другими характеристиками.
- Изделия серии комплектуются явнополюсным ротором, металлическим корпусом, изоляцией класса H.
- Подробная техническая документация предоставляется по запросу.
Стандарты
Трёхфазный генератор для наземной эксплуатации серии W4 и W4.D соответствует следующим стандартам:
- GB 755 Вращающиеся электрические машины. Номинальные значения параметров и эксплуатационные характеристики.
- GB/T 15548 Трёхфазные синхронные генераторы с приводом от поршневого двигателя внутреннего сгорания. Общие технические условия.
- JB/T 3320.1 Малогабаритный бесщёточный трёхфазный синхронный генератор. Технические условия.
- Стандарт IEC 60034, рекомендованный Международной электротехнической комиссией.
- Трёхфазный генератор для морской эксплуатации серии HW4, HW4.D и HW4Z соответствует следующим стандартам:
- GB/T 7060 Судовые вращающиеся электрические машины. Общие технические условия.
- GB/T 12975 Судовые синхронные генераторы. Общие технические условия.
- Стандарт IEC 60034, рекомендованный Международной электротехнической комиссией.
- Однофазный генератор для морской эксплуатации серии HDW4 и HDW4.D соответствует следующим стандартам:
- GB/T 7060 Судовые вращающиеся электрические машины. Общие технические условия.
- JB/T 4401.1 Судовые малогабаритные однофазные синхронные генераторы. Технические условия.
- Стандарт IEC 60034, рекомендованный Международной электротехнической комиссией.
Расшифровка обозначения модели генератора
Пример:
KF/SB - |
H |
D |
W |
4 |
Z |
.D |
- 12 |
- 6P |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- Код изделия.
- Модель изделия (H — для морской эксплуатации, отсутствие символа — для наземной эксплуатации).
- Код фазы (D — однофазный, G — высоковольтный, отсутствие символа — низковольтный трёхфазный).
- W — бесщёточный.
- Код серии изделия (4 — низковольтная, 5 — высоковольтная)
- Код типа (Z — валогенератор, B — генератор постоянной частоты и напряжения при переменной скорости, S — генератор с двухступенчатым регулятором, отсутствие символа — обычный).
- Подшипник (D — один, отсутствие символа — два).
- Мощность.
- Количество полюсов (отсутствие символа — четыре полюса).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Условия окружающей среды, приемлемые для работы генератора для морской эксплуатации серии HW4 и HW4.D:
- Высота над уровнем моря 0 м.
- Температура охлаждающего воздуха не более 45 °C.
- Относительная влажность охлаждающего воздуха не более 95 %.
- Зоны конденсации влаги, солевого или масляного тумана и образования плесени.
- Качание в поперечном направлении не более 22,5°, наклон в поперечном направлении не более 22,5°, качание в продольном направлении не более 10°, наклон в продольном направлении не более 10°, вибрация не более класса II, ударные нагрузки не более класса II. По особому заказу возможна поставка генератора с повышенной степенью защиты.
Примечание — В случае несоответствия высоты над уровнем моря и температуры охлаждающего воздуха в рабочей зоне генератора указанным выше значениям мощность генератора подлежит пересмотру в соответствии с положениями стандарта GB/T 7060 «Судовые вращающиеся электрические машины. Общие технические условия.» или IEC 60034-1, рекомендованного Международной электротехнической комиссией.
Серия |
Модель |
Мощность (kW) |
Полная мощность (kVA) |
Ток (A) |
Эффективность (%) |
Вес (kg) |
Д×Ш×В (mm) |
H180 |

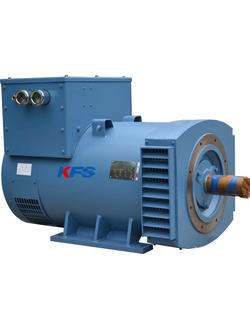

SB-HW4.D-12 |
12 |
15 |
21.7 |
80.2 |
113 |
530×455×530 |
SB-HW4.D-16 |
16 |
20 |
28.9 |
82.6 |
130 |
550×455×530 |
|
SB-HW4.D-20 |
20 |
25 |
36.1 |
84.7 |
145 |
580×455×530 |
|
SB-HW4.D-24 |
24 |
30 |
43.3 |
85.5 |
160 |
600×450×525 |
|
H200 |

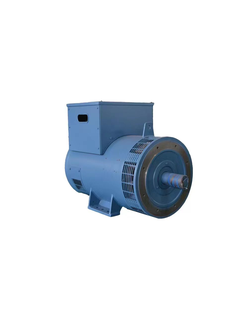

SB-HW4.D-30 |
30 |
37.5 |
54.1 |
86.8 |
211 |
635×575×665 |
SB-HW4.D-40 |
40 |
50 |
72.2 |
88.9 |
243 |
690×575×665 |
|
SB-HW4.D-50 |
50 |
62.5 |
90.2 |
89.9 |
288 |
750×575×665 |
|
H250 |

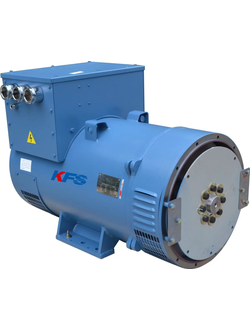

SB-HW4.D-64 |
64 |
80 |
115.5 |
88.6 |
373 |
835×575×760 |
SB-HW4.D-72 |
72 |
90 |
129.9 |
89.2 |
392 |
850×575×760 |
|

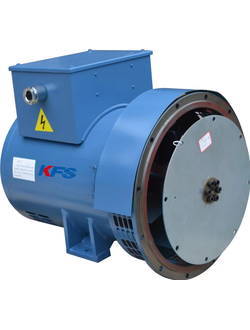

SB-HW4.D-75 |
75 |
93.75 |
135.3 |
89.5 |
429 |
880×575×760 |
|
SB-HW4.D-80 |
80 |
100 |
144.3 |
89.5 |
429 |
880×575×760 |
|
SB-HW4.D-90 |
90 |
112.5 |
162.4 |
90.4 |
457 |
915×575×760 |
|

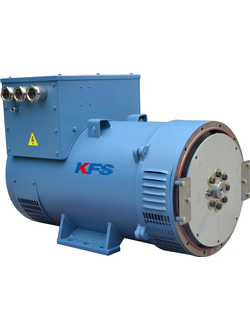

SB-HW4.D-100 |
100 |
125 |
180.4 |
91 |
495 |
945×575×760 |
|

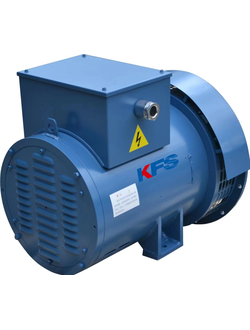

SB-HW4.D-120 |
120 |
150 |
216.5 |
91.6 |
548 |
990×575×760 |
|
H280 |
SB-HW4.D-150 |
150 |
187.5 |
270.6 |
91.9 |
615 |
960×635×785 |
SB-HW4.D-180 |
180 |
225 |
324.8 |
92.6 |
675 |
1010×635×785 |
|
SB-HW4.D-200 |
200 |
250 |
360.8 |
93 |
740 |
1060×635×785 |
|
SB-HW4.D-250 |
250 |
312.5 |
451.1 |
93.5 |
840 |
1130×635×785 |
|
H355 |
SB-HW4.D-280 |
280 |
350 |
505.2 |
92.4 |
1005 |
1010×800×940 |
SB-HW4.D-300 |
300 |
375 |
541.3 |
92.8 |
1050 |
1030×800×940 |
|
SB-HW4.D-320 |
320 |
400 |
577.4 |
93.3 |
1115 |
1055×800×940 |
|
SB-HW4.D-355 |
355 |
443.75 |
640.5 |
93.4 |
1160 |
1085×800×940 |
|
SB-HW4.D-400 |
400 |
500 |
721.7 |
93.9 |
1270 |
1125×800×940 |
|
SB-HW4.D-456 |
456 |
570 |
822.7 |
94.1 |
1310 |
1175×800×940 |
|
SB-HW4.D-500 |
500 |
625 |
902.1 |
94.3 |
1435 |
1210×800×940 |
|
SB-HW4.D-550 |
550 |
687.5 |
992.3 |
94.6 |
1600 |
1270×800×940 |
|
H400 |
SB-HW4.D-560 |
560 |
700 |
1010 |
93.7 |
1900 |
1620×1100×1210 |
SB-HW4.D-600 |
600 |
750 |
1083 |
93.9 |
2040 |
1660×1100×1210 |
|
SB-HW4.D-630 |
630 |
787.5 |
1137 |
94.4 |
2110 |
1660×1100×1210 |
|
SB-HW4.D-700 |
700 |
875 |
1263 |
94.6 |
2300 |
1740×1100×1210 |
|
SB-HW4.D-800 |
800 |
1000 |
1443 |
95 |
2440 |
1740×1100×1210 |
|
SB-HW4.D-900 |
900 |
1125 |
1624 |
95 |
2510 |
1740×1100×1210 |
|
SB-HW4.D-1000 |
1000 |
1250 |
1804 |
95.6 |
2960 |
1860×1100×1210 |
|
H500 |
SB-HW4.D-1120 |
1120 |
1400 |
2021 |
95.3 |
3060 |
1705×1335×1390 |
SB-HW4.D-1200 |
1200 |
1500 |
2165 |
95.4 |
3180 |
1735×1335×1390 |
|
SB-HW4.D-1400 |
1400 |
1750 |
2526 |
95.7 |
3770 |
1915×1335×1390 |
|
SB-HW4.D-1520 |
1520 |
1900 |
2742 |
96 |
3885 |
1915×1335×1390 |
|
SB-HW4.D-1600 |
1600 |
2000 |
2887 |
96.1 |
4045 |
1955×1335×1390 |
|
H560 |
SB-HW4.D-1700 |
1700 |
2125 |
3067 |
95.7 |
4800 |
2215×1530×1605 |
SB-HW4.D-1800 |
1800 |
2250 |
3248 |
95.8 |
5100 |
2255×1530×1605 |
|
SB-HW4.D-2000 |
2000 |
2500 |
3608 |
95.9 |
5500 |
2315×1530×1605 |
|
SB-HW4.D-2160 |
2160 |
2700 |
3897 |
96.1 |
6000 |
2355×1530×1605 |
|
SB-HW4.D-2250 |
2250 |
2812.5 |
4059 |
96.2 |
6500 |
2415×1530×1605 |
Данные, представленные в данной таблице, являются основным параметром генератора переменного тока.
Инжеренры завода также могут спроектировать генератор, к которому у заказчика есть особые требования по мощности, напряжению, диапазону скоростей и так далее.
