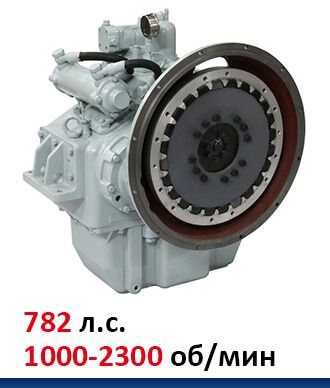

Реверс редуктор судовой Hangzhou Advance HCQ300
Модель реверс-редукторной передачи |
HCQ300 |
||
Назначение |
передача крутящего момента с двигателя на гребной вал |
||
Метод дистанционного управления |
механический или электрический |
||
Тип сцепления |
многодисковая фрикционная муфта с гидравлическим управлением |
||
Передаточный механизм РРП |
5-ть косозубых цилиндрических колес на 3-х валах |
||
Максимальная передаваемая мощность, кВт (л.с) |
575 (782) |
||
Номинальная частота вращения входного вала, об / мин |
1000 - 2300 |
||
Межосевое расстояние входного и выходного валов, мм |
203 |
||
Тип сцепления входного вала РРП с коленвалом двигателя |
высокоэластичная муфта |
||
Передаточные числа и соответствующая передаваемая мощность |
Номинальное передаточное число |
Фактическое передаточное число |
Коэффициент передов-й мощности |
1 |
1,06 |
0,250 (0,34) |
|
1,5 |
1,46 |
||
1,74 |
1,74 |
||
2 |
2,05 |
||
2,5 |
2,38 |
0,235 (0,32) |
|
Направление вращения входного вала (вид со стороны выходного вала) |
РРП HCQ300Y - по часовой стрелке |
||
РРП HCQ300 - против часовой стрелки |
|||
Направление вращения выходного вала при ходе вперед |
Против направления вращения входного вала |
||
Максимальный упор, воспринимаемый подшипником на выходном валу, Н |
40 000 |
||
Время изменения направления вращения, с |
10 |
||
Рабочее давление масла, МПа |
1,4 - 1,6 |
||
Марка масла |
SD/CC30 или SAE30, М10, М14Г2, М14Г2ЦС |
||
Объем масла, л |
13 |
||
Максимальная температура масла, °С |
80 |
||
Расход охлаждающей жидкости, тонн/час |
3 |
||
Допустимый длительный дифферент, градус |
10 |
||
Допустимый длительный крен, градус |
15 |
||
Механический коэффициент полезного действия РРП, % |
≥96 |
||
Наработка до капитального ремонта, часов |
≥10 000 |
||
Размер по SAE, корпус / маховик |
1; 0 / 14, 16,18 |
||
Габариты (Д х Ш х В), мм |
533 х 681 х 676 |
||
Вес, кг |
350 |
Стандартная комплектация РРП:
муфта, золотниковое устройство управления, охладитель масла, местные приборы контроля, деревянная упаковка, техническая документация (инструкция по эксплуатации на русском языке).
Дополнительная комплектация РРП:
электромагнитный клапан управления, реле давления заднего и переднего хода для системы ДАУ.
Рекомендуемые двигатели: WD10C, WD12C, WP12C, ЯМЗ-238,
