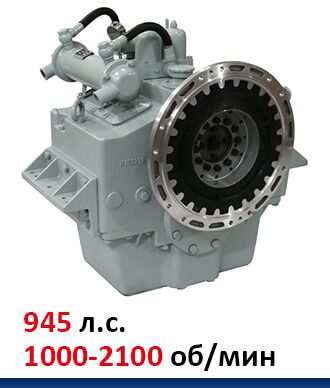

Реверс редуктор судовой Hangzhou Advance HCD400
Модель реверс-редукторной передачи |
HCD400A |
||
Назначение |
передача крут. момента с двигателя на гребной вал |
||
Метод дистанционного управления |
механический или электрический |
||
Тип сцепления |
многодисковая фрикционная муфта с гидравлическим управлением |
||
Передаточный механизм РРП |
5-ть косозубых цилиндрических колес на 3-х валах |
||
Максимальная передаваемая мощность, кВт (л.с) |
695 (945) |
||
Номинальная частота вращения входного вала, об/ мин |
1000 -2100 |
||
Межосевое расстояние входного и выходного валов, мм |
355 |
||
Тип сцепления входного вала РРП с коленвалом двигателя |
Высокоэластичная или резино-пальцевая муфта* |
||
Размер присоединительного фланца корпуса SAE |
Без фланца; 0; 1 |
||
Размер соединительной муфты SAE |
14; 16; 18 |
||
Вал отбора мощности |
доступен |
||
Передаточные числа и соответствующая передаваемая мощность |
Номинальное передаточное число |
Фактическое передаточное число |
Коэффициент передов-й мощности |
4:1 |
3,96 : 1 |
0.301 (0.41) |
|
4,3:1 |
4,33 : 1 |
||
4,4:1 |
4,43 : 1 |
||
4,5:1 |
4,48 : 1 |
||
4,7:1 |
4,70 : 1 |
||
5 : 1 |
5 : 1 |
||
5.5 :1 |
5.53 : 1 |
0.267 (0.364) |
|
|
5,7 : 1 |
0.248 (0.337) |
|
6:1 |
5,89:1 |
||
Направление вращения входного вала (вид со стороны выходного вала) |
РРП НСD400AY - по часовой стрелки |
||
РРП НСD400A - против часовой стрелки |
|||
Направление вращения выходного вала при ходе вперед |
Против направления вращения входного вала |
||
Максимальный упор воспринимаемый подшипником на выходном валу, Н |
82 000 |
||
Время изменения направления вращения, с |
10 |
||
Рабочее давление масла, МПа |
1,3 - 1,5 |
||
Марка масла |
SD/CC30 или SAE30, М10, М14Г2, М14Г2ЦС |
||
Объем масла, л |
28 |
||
Максимальная температура масла, °С |
80 |
||
Расход охлаждающей жидкости, тонн/час |
4 |
||
Допустимый длительный дифферент, градус |
10 |
||
Допустимый длительный крен, градус |
15 |
||
Механический коэффициент полезного действия РРП, % |
≥96 |
||
Наработка до капитального ремонта, часов |
≥10 000 |
||
Габариты (Д х Ш х В), мм |
843х1100х1066 |
||
Вес, кг |
1100 |
*при использовании высокоэластичной муфты, коэффициент передаваемой мощности повышается на 8 %
Стандартная комплектация РРП:
резино-пальцевая муфта, золотниковое устройство управления, охладитель масла, местные приборы контроля, деревянная упаковка, техническая документация (инструкция по эксплуатации на русском языке).
Дополнительная комплектация РРП:
привод отбора мощности, электрический метод управления.
