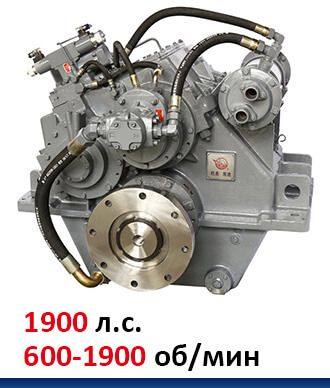

Реверс редуктор судовой Hangzhou Advance HC1000A
Модель реверс-редукторной передачи |
HC1000 |
||
Назначение |
передача крутящего момента с двигателя на гребной вал |
||
Метод дистанционного управления |
механический или электрический |
||
Тип сцепления |
многодисковая фрикционная муфта с гидравлическим управлением |
||
Передаточный механизм РРП |
5-ть косозубых цилиндрических колес на 3-х валах |
||
Максимальная передаваемая мощность, кВт (л.с) |
1397(1900) |
||
Номинальная частота вращения входного вала, об/ мин |
600 - 1900 |
||
Межосевое расстояние входного и выходного валов, мм |
335 |
||
Тип сцепления входного вала РРП с коленвалом двигателя |
Высокоэластичная или резино-пальцевая муфта |
||
Размер присоединительного фланца корпуса SAE |
Без фланца |
||
Размер соединительной муфты SAE |
18; 21 |
||
Вал отбора мощности |
Не доступен |
||
Передаточные числа и соответствующая передаваемая мощность |
Номинальное передаточное число |
Фактическое передаточное число |
Коэффициент передов-й мощности |
2,0 :1 |
2,0 : 1 |
0,735 (1,0) |
|
2,5 :1 |
2,5 : 1 |
||
3,0 :1 |
3,04 : 1 |
||
3,5:1 |
3,48 :1 |
||
4:1 |
4,06 :1 |
0,650 (0,884) |
|
Направление вращения входного вала (вид со стороны выходного вала) |
РРП НС1000Y - по часовой стрелке |
||
РРП НС1000 - против часовой стрелки |
|||
Направление вращения выходного вала при ходе вперед |
Против направления вращения входного вала |
||
Максимальный упор, воспринимаемый подшипником на выходном валу, Н |
110 000 |
||
Время изменения направления вращения, с |
10 |
||
Рабочее давление масла, МПа |
1,3 - 1,5 |
||
Марка масла |
SD/CC30 или SAE30, М10, М14Г2, М14Г2ЦС |
||
Объем масла, л |
55 |
||
Максимальная температура масла, °С |
80 |
||
Расход охлаждающей жидкости, тонн/час |
5 |
||
Допустимый длительный дифферент, градус |
10 |
||
Допустимый длительный крен, градус |
15 |
||
Механический коэффициент полезного действия РРП, % |
≥96 |
||
Наработка до капитального ремонта, часов |
≥10 000 |
||
Габариты (Д х Ш х В), мм |
1056х1100х1050 |
||
Вес, кг |
1800 |
Стандартная комплектация РРП:
соединительная муфта, золотниковое устройство управления, охладитель масла, местные приборы контроля, деревянная упаковка, техническая документация (инструкция по эксплуатации на русском языке).
Дополнительная комплектация РРП:
электромагнитный клапан управления.
Применяемость к двигателю:X8170ZC, 8190ZC, СW200
