Система водоснабжения пресной водой HSRO (Опреснительная установка)

Система водоснабжения пресной водой HSRO

1? Общая информация

Система водоснабжения пресной водой с обратным осмосом HSRO. Система соответствует cтандартам качества питьевой воды GB5749-2006 техническим требованиям: CB/T3753-1995 "Устройство обессоливания методом обратного осмоса".

2. Технические условия

- Неочищенная вода: забортная вода

- Метод обратного осмоса: Одноступенчатый обратный осмос

- Назначение: Суда и морские сооружения

3. Условия окружающей среды

- Температура окружающей среды: 0?45ºC,

- Температура забортной воды: 0,5?32ºC,

- Влажность: 20%?90%

4. Описание принципа работы и функций

- Устройство оперативного контроля системы обратного осмоса

- Система дозирования

- Автоматическая промывка передней и задней части песчаного фильтра

- Модуль управления РО

- Запчасти со ссылкой на стандарт производителя

- Ввод оборудования в эксплуатацию

5. Эксплуатационные характеристики

5.1?При солености забортной воды менее 35 000 млн-1, соленость питьевой воды составляет менее 500 млн-1

5.2?Насос высокого давления обладает защитой от превышения давления, если давление превышает заданные параметры, система отключается автоматически и подает сигнал оповещения.

5.3?Насос высокого давления оборудован устройством защиты от низкого давления, если давления необработанной забортной воды меньше заданных параметров, система отключается автоматически и подает сигнал оповещения.

5.4?При низком качестве обработанной воды (содержание соли более 500 млн-1) система ее сливает автоматически и подает сигнал оповещения.

5.5?Доступно расширение беспотенциального контакта и показателей работы.

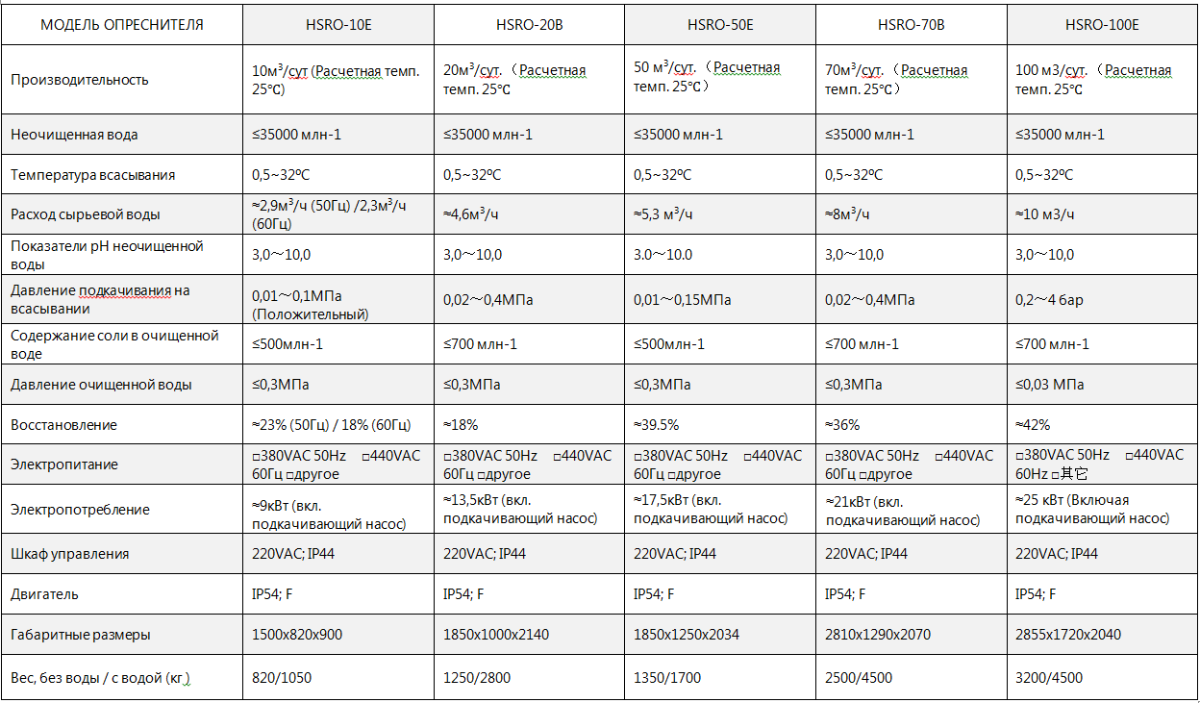

6. Технические параметры модельного ряда.

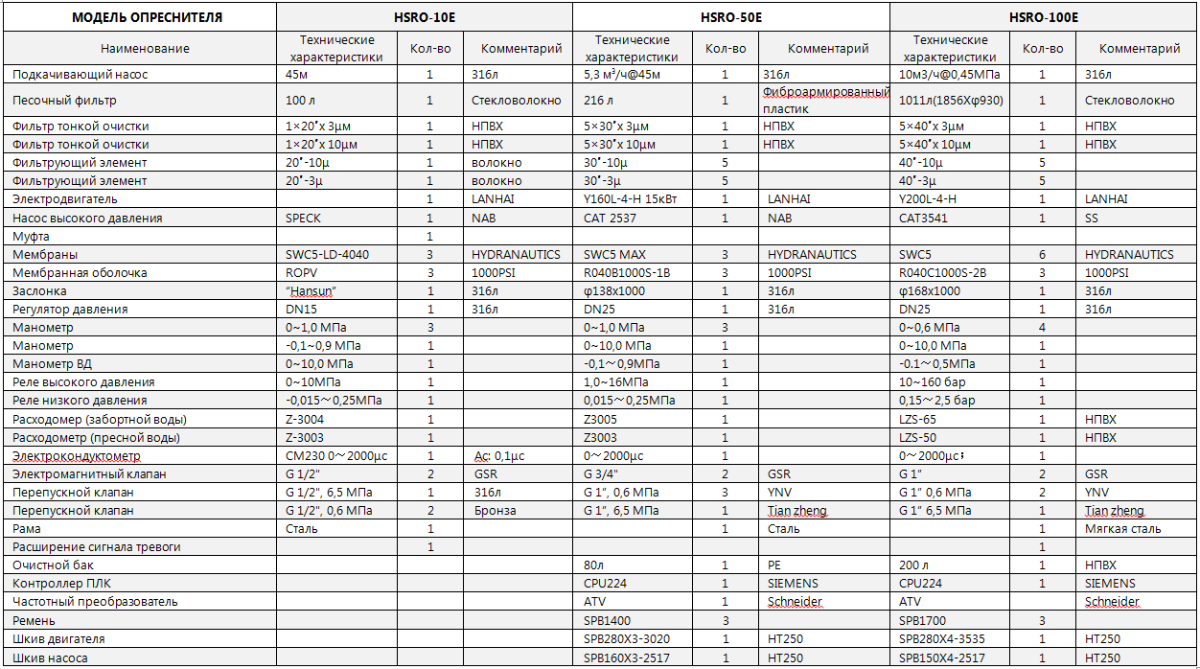

7. Комплектация установки в зависимости от модели

8 . Описание основных узлов

8.1?1 комплект, стальной корпус с эпоксидным покрытием для размещения всего блока обратного осмоса. Рама из квадратов жесткой углеродистой стали с подъемными проушинами.

8.2?1 комплект, многоступенчатый подкачивающий насос из нержавеющей стали. Конструкция насоса обеспечивает стабильное давление подкачивания.

Мощность: 1,5 кВт; IP54; F

8.3?1 комплект, трехплунжерный поршень, резиновый гаситель насосов уже установлен по стандарту производителя.

8.4?Фильтр средней очистки состоит из сосуда, содержащего фильтрующие элементы тонкой очистки размерами отверстий 10μм и 3μм. Требуется периодическая замена фильтра. Специальная конструкция фильтрующего элемента обеспечивает быструю замену и бесперебойную работу. Оснащен всем необходимым дополнительным оборудованием, таким как манометр, кран для отбора образцов и сливной клапан.

Фильтрующий элемент: 10μм ; 3μм

8.5?1 комплект, химический дозатор от накипи. Дозатор предназначен для удаления накипи при подкачивании забортной воды, а также предотвращения загрязнения мембранной оболочки и защиты забортной воды от бактерий перед последующей обработкой.

Макс. дозировка дозировочного насоса: 2 л/ч @ 0,7 МПа (макс)

HSRO-10

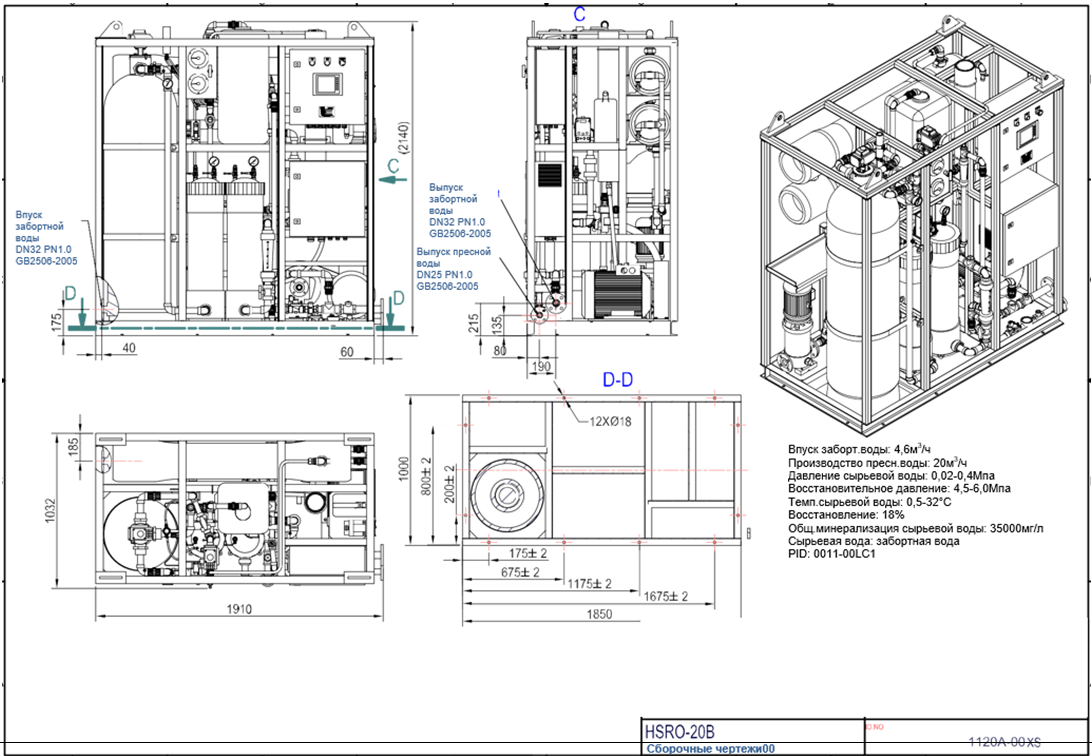

HSRO-20

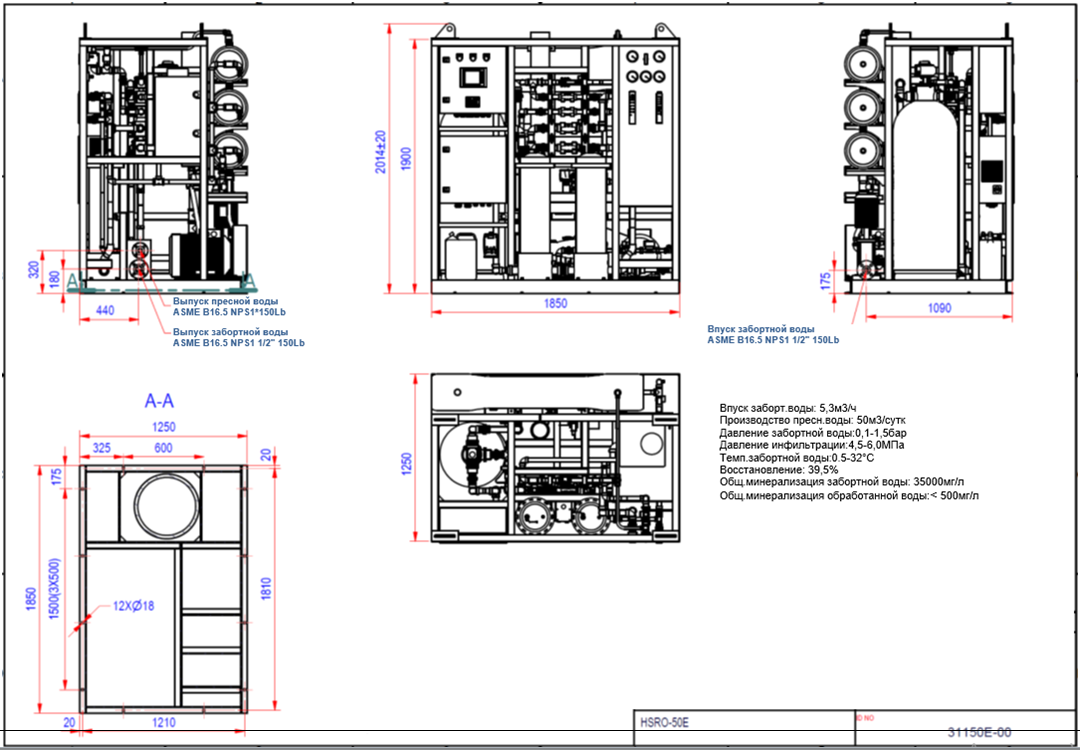

HSRO-50

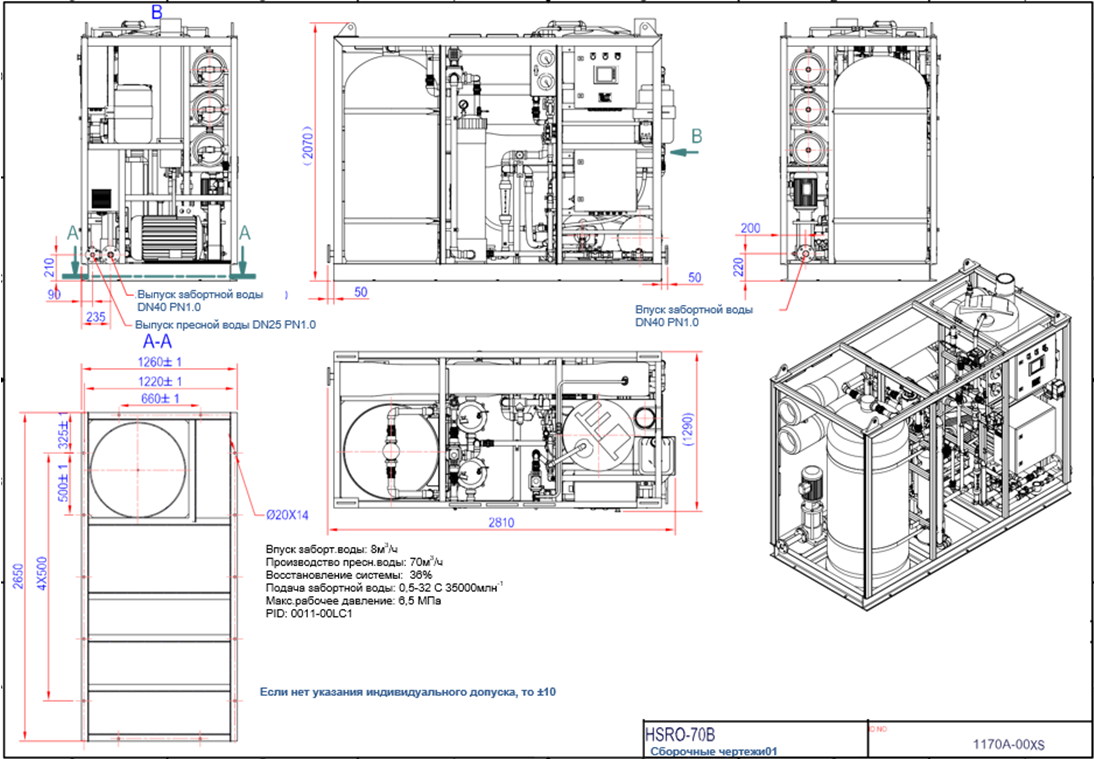

HSRO-70

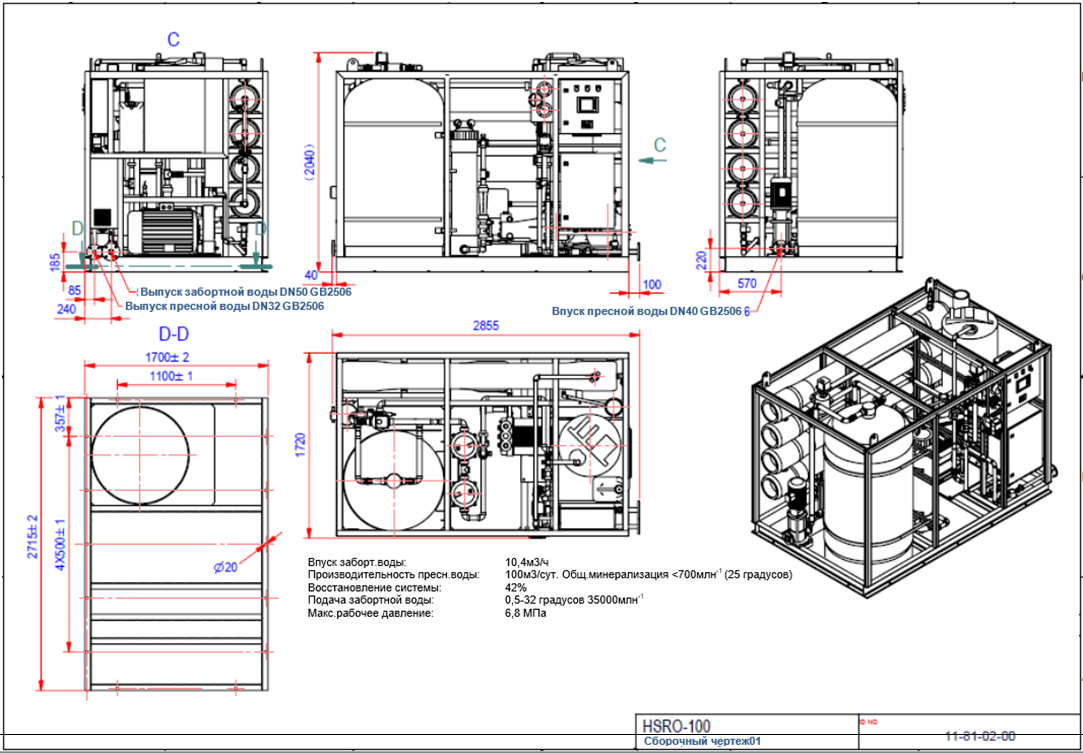

HSRO-100
