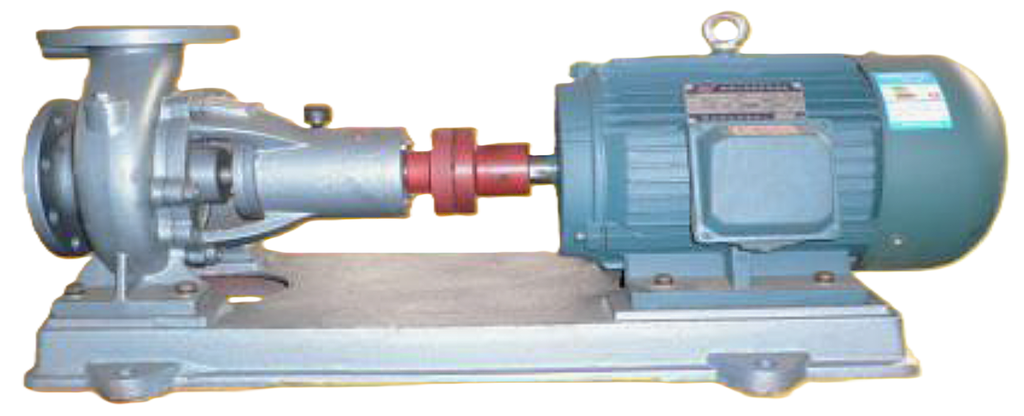

Судовой горизонтальный центробежный насос ZFCW

Заказать консультацию в 1 клик

Центробежные насосы ZFCW горизонтального исполнения, используются для перекачки чистой воды или жидкостей без твердых частиц с физическими и химическими свойствами, схожими с водой. Они подходят в качестве судовых насосов охлаждения пресной и морской воды, санитарных насосов и т.д., а также для промышленного и городского водоснабжения и водоотведения.

Описание

Эта серия водяных насосов, основанная на технических характеристиках центробежного насоса типа IS, является своего рода насосом нового типа, разработанным в соответствии с условиями эксплуатации на судне. Данная модель имеет преимущества компактного исполнения, простоты обслуживания и надежности. Насос имеет два типа привода: с ременным шкивом и с гибкой муфтой.

ZF - наименование серии

CW - судовые горизонтальные центробежные насосы

80 - диаметр входного фланца

65 - диаметр выходного фланца

160 - номинальный диаметр рабочего шкива (мм)

A - первая модификация крыльчатки (B - вторая, и так далее)

Параметры работы насосов при питании 50 Гц 3φ 380 В

№	Модель	Производительность (м3.куб/час)	Диаметр входного фланца (мм)	Скорость (об/мин)	Мощность на валу (кВт)	Мощность (кВт)	Высота всасывания (м)
1	ZFCW32-25-120	5	16	2900	0.53	1.1	2.5
2	ZFCW32-25-120	8	15	2900	0.64	1.1	3.2
3	ZFCW32-25-120	9	14.5	2900	0.68	1.1	3.8
4	ZFCW40-32-120	6	20.3	2900	0.796	1.5	2.6
5	ZFCW40-32-120	11	17.4	2900	0.97	1.5	3.3
6	ZFCW40-32-120	14	14	2900	1.10	1.5	4
7	ZFCW50-40-125	10	22	2950	1.48	2.2	2
8	ZFCW50-40-125	15	21	2950	1.58	2.2	2.5
9	ZFCW50-40-125	18	18	2950	1.68	2.2	3
10	ZFCW50-40-160	12	32	2950	2.11	4	1.9
11	ZFCW50-40-160	20	31	2950	2.57	4	2.8
12	ZFCW50-40-160	24	28	2950	2.75	4	2.9
13	ZFCW50-40-160	6	7.7	1450	0.25	0.55	1.7
14	ZFCW50-40-160	10	7.5	1450	0.30	0.55	2.5
15	ZFCW50-40-160	12	7	1450	0.33	0.55	2.7
16	ZFCW50-40-160A	18	31	2950	2.43	4	2.3
17	ZFCW50-40-160A	30	25	2950	3.0	4	3
18	ZFCW50-40-160A	34	21	2950	3.2	4	3.5
19	ZFCW50-40-160A	9	11.4	1450	0.29	0.55	1.8
20	ZFCW50-40-160A	15	6	1450	0.36	0.55	2.7
21	ZFCW50-40-160A	17	5	1450	0.38	0.55	3
22	ZFCW50-40-200	15	45	2950	3.1	5.5	2.5
23	ZFCW50-40-200	21	42	2950	3.7	5.5	3
24	ZFCW50-40-200	25	41	2950	4.1	5.5	4
25	ZFCW50-40-200	7.5	11	1450	0.39	0.75	2
26	ZFCW50-40-200	10.5	10.5	1450	0.46	0.75	2
27	ZFCW50-40-200	12.5	10	1450	0.51	0.75	2.5
28	ZFCW50-32-250	7.5	82	2900	5.87	11	2.2
29	ZFCW50-32-250	12.5	80	2900	7.16	11	2.5
30	ZFCW50-32-250	15	78.5	2900	7.83	11	3
31	ZFCW50-32-250	3.75	20.5	1450	0.91	1.5	2
32	ZFCW50-32-250	6.3	20	1450	1.07	1.5	2
33	ZFCW50-32-250	7.5	19.5	1450	1.14	1.5	2.5
