Консоль управления судном MS/PS-03 применяются в составе независимых систем с гидравлическим управлением и электрических рулевых системах. Комплектуются рулевыми насосами SOH, SSP разной производительностью от 25 до 150 см.куб/оборот. Оснащаются прибором-указателем угла поворота. Стойка с рулевым насосом обозначается MS-03
Стойка работающая с внешними гидронасосами оснащается рулевыми блоками управления SU, производительностью от 30 до 320 см.куб за один оборот штурвала. Данная система обозначается PS-03, имеет большую производительность, применяется на рыболовных, транспортных судах в составе главной рулевой системы управления.
Выбор производительности рулевого блока или насоса определяет усилие на руле и количество оборотов штурвала до полной перекладки руля.
Стойка -консоль управления катером, судном MS-03 (стенд)
В состав стойки входят: корпус, гидравлический ручной насос (модель и производительность с давлениеми указаны в таблице), штурвал, силовая пластина, прибор -указатель угла поворота, гидравлическая магистраль, фитинги.

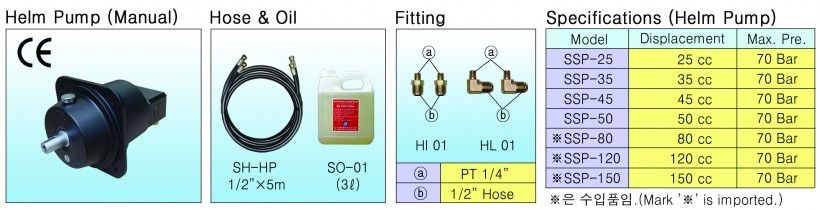

Таблица 1: Производительность рулевого насоса

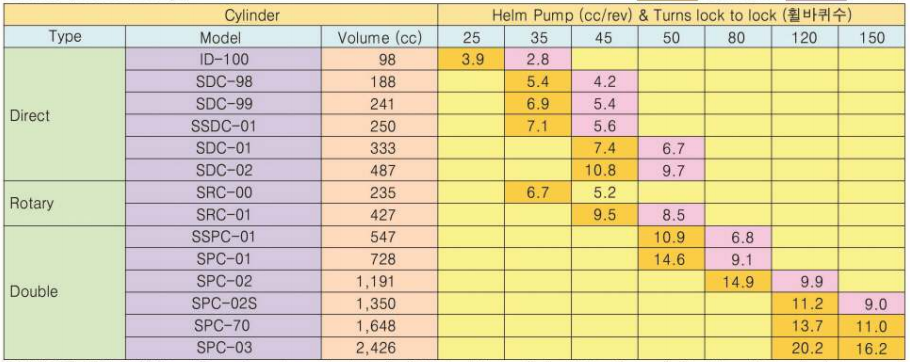

Таблица 2: Совместимость с цилиндрами, количество оборотов руля.
Для стойки PS-03 с блоком управления SU

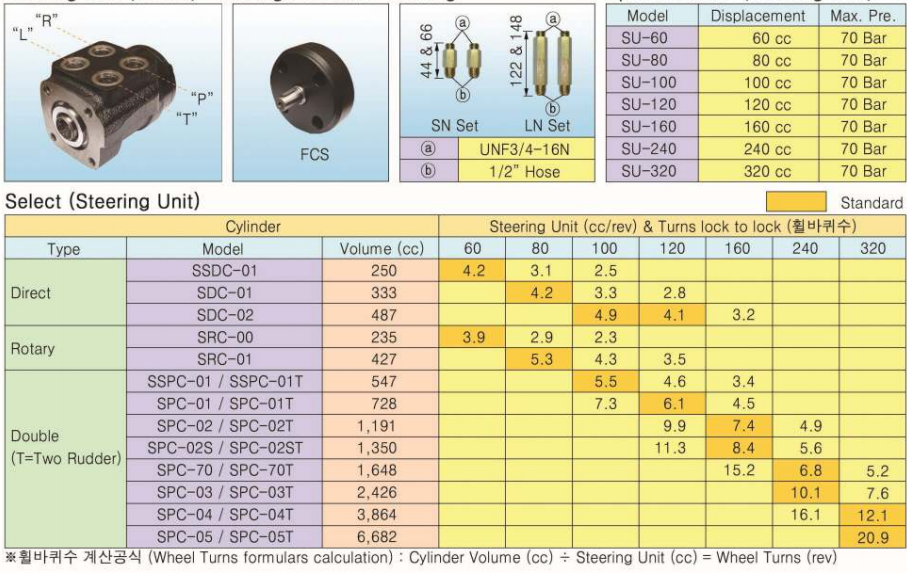

Таблица 3: Производительность рулевого блока управления (см.куб/оборот). Совместимость с гидроцилиндрами и количество оборотов на руле
