Судовые рулевые стойки (судовая рулевая консоль) применяются в составе независимых систем с гидравлическим управлением и электрических рулевых системах. Комплектуются рулевыми насосами SOH, SSP разной производительностью от 25 до 150 см.куб/оборот. Стойка с насосом обозначается MS-01
Стойка работающая с внешними насосами оснащается рулевым блоком управления SU, производительностью от 30 до 320 см.куб за один оборот штурвала.
Выбор производительности рулевого блока или насоса определяет усилие на руле и количество оборотов штурвала до полной перекладки руля. (таблица применяемости рулевых блоков в каталоге, либо в разделе "Рулевые насосы. Блоки управления").
Судовая рулевая консоль MS-01 оснащена рулевой помпой
В состав консоли входят: корпус, гидравлический ручной насос (модель и производительность с давлениеми указаны в таблице), штурвал, силовая пластина, гидравлическая магистраль, фитинги
Таблица1-Производительность насоса (см.куб за один оборот)

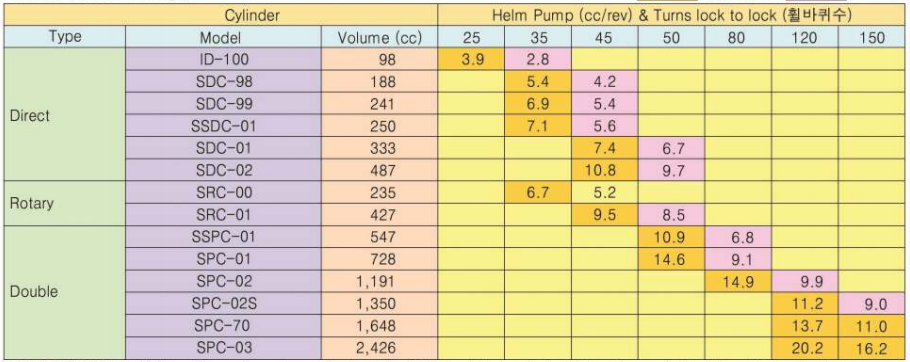

Таблица 2: Применяемость рулевого насоса с гидроцилиндрами / количество оборотов штурвала

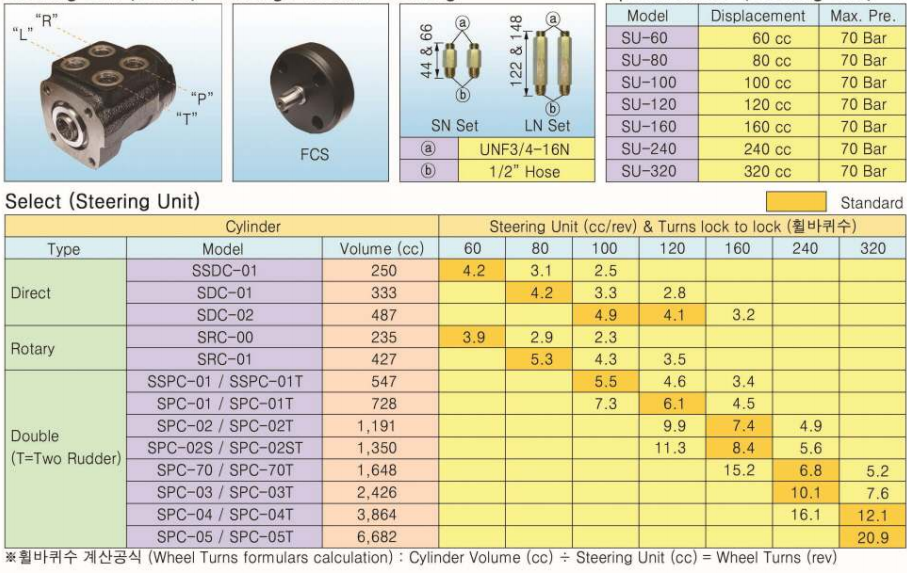

Стойка PS-02 оснащена рулевым блоком SU работающим от внешнего гидронасоса.
Таблица 3: Производительность блока управления.
Применяемость с гидроцилиндрами и количество оборотов штурвала
