Ошибки при расчете пропульсивного комплекса обходятся дорого. Снижение скорости судна, повышенный расход топлива и ускоренный износ цилиндро-поршневой группы — прямые последствия работы на нерасчетных режимах. Гребной винт является финальным звеном трансмиссии, преобразующим крутящий момент главного двигателя в полезный упор. Когда инженеры Dvinko выполняют модернизацию флота или замену силовых агрегатов, правильный подбор гребного винта становится главным фактором достижения проектного КПД. Независимо от того, подбирается ли движитель для легкого подвесного мотора или для тяжелого водоизмещающего судна со стационарным дизелем, расчет строится на строгих законах гидродинамики.
Оптимизация пары «двигатель — винт» позволяет перенаправить скрытые резервы мощности на увеличение скорости судна или экономию горючего. Чтобы выйти на оптимальные показатели, необходимо детально разобрать геометрию лопастей и методы математического расчета их эффективности.
Базовые параметры геометрии: Диаметр и Шаг
Каждая лопасть гребного винта представляет собой крыло сложной трехмерной формы. Ее гидродинамические характеристики определяются двумя базовыми геометрическими параметрами, которые традиционно измеряются в дюймах и маркируются на ступице или теле лопасти.

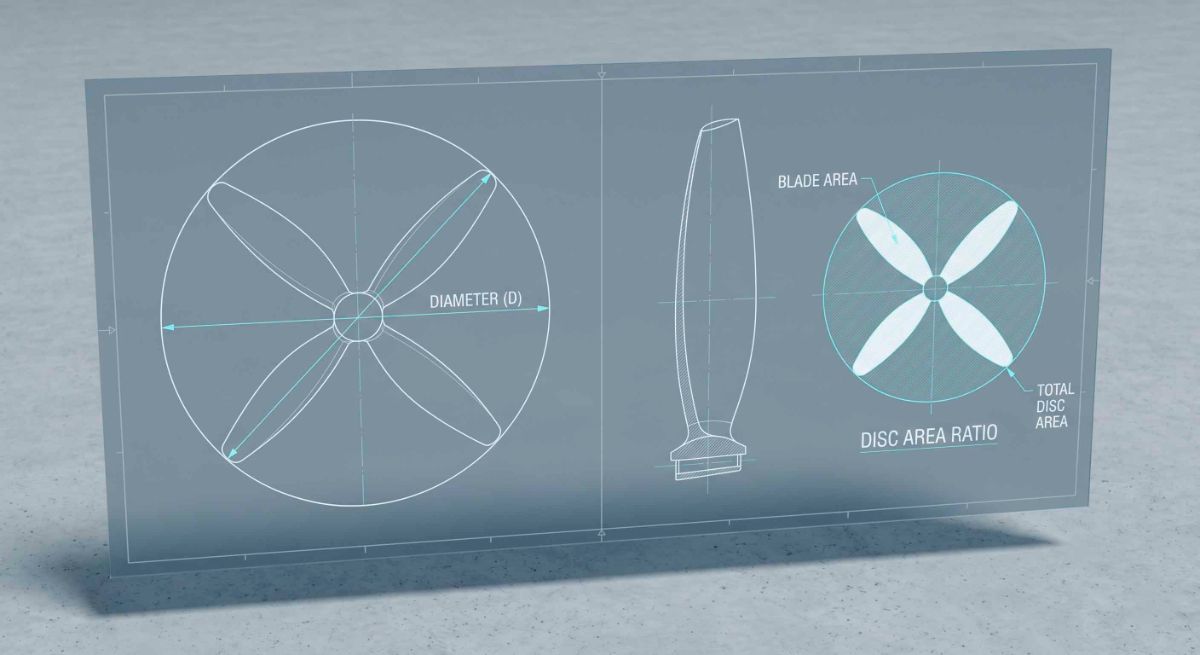

Что такое диаметр винта и на что влияет площадь дискового отношения
Диаметр гребного винта — это диаметр описываемой окружности, проходящей через самые удаленные от центра точки кромок лопастей. Физический смысл диаметра заключается в определении объема водных масс, вовлекаемых движителем в работу за один оборот.
Увеличение диаметра позволяет развить больший упор на низких скоростях, что критически важно для тяжелых буксиров, водоизмещающих катеров и судов снабжения. Однако диаметр жестко ограничен габаритами кормового подзора судна и необходимостью выдерживать зазор между кромкой лопасти и днищем во избежание повышенной вибрации.
С диаметром неразрывно связано дисковое отношение — отношение суммарной площади проекции лопастей к площади круга с диаметром $D$. Для коммерческих судов, оснащенных среднеоборотистыми дизельными двигателями Weichai или Deutz, этот коэффициент подбирается с высокой точностью. Низкое дисковое отношение снижает трение лопастей о воду, но провоцирует локальные зоны разрежения давления. Если дисковое отношение подобрано неверно под высокий крутящий момент, на засасывающей стороне лопасти неизбежно начнется кавитация, разрушающая металл.
Шаг винта (Propeller Pitch): теоретическое и реальное продвижение судна
Шагом винта называют расстояние, которое прошел бы движитель за один полный оборот в плотной, абсолютно несжимаемой среде, подобно болту, вкручиваемому в гайку. Геометрия лопасти проектируется таким образом, что угол наклона ее элементов относительно оси вращения плавно меняется от ступицы к периферии. Это необходимо для обеспечения равномерного распределения гидродинамической нагрузки.
На практике шаг винта лодочного мотора определяет скоростной потенциал плавсредства:
- Большой (скоростной) шаг: лопасти установлены под крутым углом к потоку. За один оборот винт отбрасывает воду далеко назад, обеспечивая высокую скорость на глиссировании, но требует колоссального крутящего момента при старте.
- Малый (грузовой) шаг: пологий угол установки лопастей. Облегчает выход тяжелого судна на расчетный режим, но ограничивает максимальную скорость из-за достижения двигателем критических оборотов.
Современные пропульсивные системы, разрабатываемые с привлечением расчетных комплексов AVL, часто используют прогрессивный шаг, изменяющийся вдоль радиуса лопасти. Дополнительно на исходящей кромке формируется интерцептор (cup) — загнутый край, который удерживает водяной поток на лопасти, искусственно увеличивая реальный шаг винта и минимизируя срыв потока.

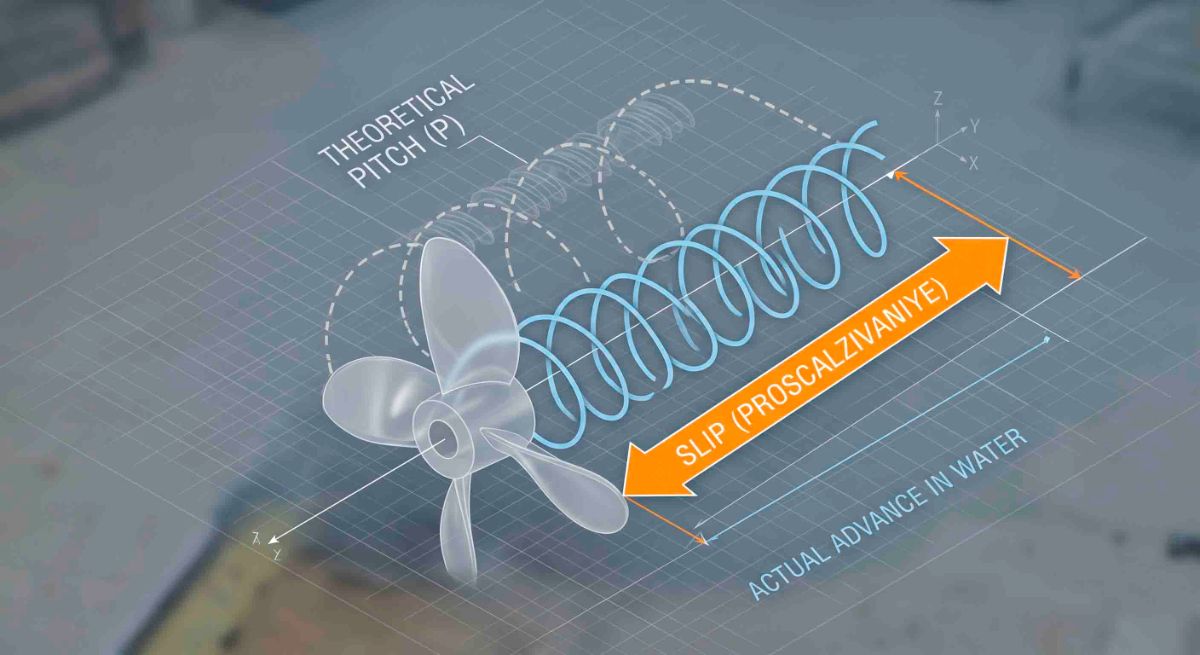

Как рассчитать эффективность винта: формула проскальзывания (Slip)
Вода — среда податливая, поэтому реальное продвижение судна вперед всегда меньше теоретического шага винта. Разница между расчетной скоростью потока и фактической скоростью хода судна называется проскальзыванием.
Для расчета относительного проскальзывания инженеры используют простую формулу, где все параметры можно измерить стандартными судовыми приборами:
S = (1 - (V * 101.33) / (RPM * R * P)) * 100%
Расшифровка всех элементов формулы:
- S — искомый коэффициент проскальзывания винта (выражается в процентах, %);
- V — фактическая скорость судна относительно воды (строго в узлах);
- RPM — текущие обороты двигателя, которые показывает тахометр;
- R — передаточное число вашего судового редуктора (например, 2.14);
- P — шаг установленного гребного винта (в дюймах);
- 33 — постоянный технический коэффициент для перевода единиц измерения.
Нормальные показатели скольжения для скоростных глиссирующих катеров лежат в диапазоне от 10% до 15%. Для тяжелых коммерческих транспортов с двигателями MAN, идущих в водоизмещающем режиме, показатель проскальзывания может достигать 25% – 35%.
Если расчет эффективности показывает величину скольжения выше 40%, это явный признак гидродинамического кризиса: винт просто «фрезерует» воду вокруг себя, не создавая полезного упора. Причиной может быть как избыточно тяжелый винт, заставляющий ДВС работать с перегрузкой, так и слишком легкий винт, вызывающий аэрацию потока. Настройка баланса по этой формуле позволяет инженерам Dvinko.ru точно определить, в какую сторону корректировать параметры при модернизации судна.

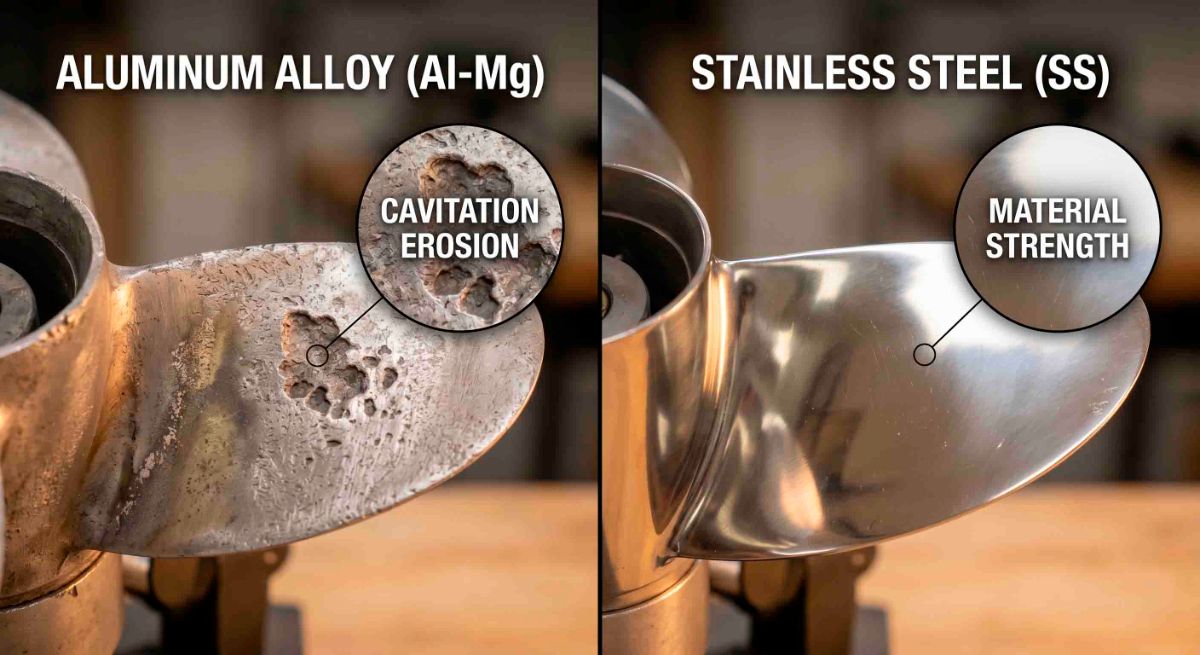

Сравнительный анализ материалов: Алюминий vs Нержавеющая сталь
Выбор материала напрямую влияет на сохранение геометрии лопастей под нагрузкой. Изменение профиля лопасти при пиковых крутящих моментах искажает расчетные характеристики шага, снижая общий КПД.
|
Критерий оценки |
Алюминиевые сплавы (Al-Mg) |
Нержавеющая сталь (SS) |
Марганцовистая бронза / Никель-алюминиевый бронзовый сплав (Nibral) |
|
Предел прочности материала |
Низкий. Лопасти делают толстыми, что ухудшает гидродинамический профиль. |
Исключительно высокий. Возможно изготовление максимально тонких лопастей. |
Высокий. Оптимален для крупных литых конструкций коммерческого флота. |
|
Деформация под нагрузкой |
Заметная. На высоких оборотах шаг винта фактически уменьшается из-за отгиба кромок. |
Отсутствует. Лопасть сохраняет заданную геометрию во всем диапазоне нагрузок. |
Минимальная. Металл жестко держит форму при передаче высокого крутящего момента. |
|
Кавитационный износ |
Слабая сопротивляемость. Микропузырьки воздуха быстро выкрашивают алюминий. |
Высочайшая стойкость. Металл инертен к кавитационной эрозии. |
Отличная стойкость к вымыванию и питтинговой коррозии в морской воде. |
|
Ремонтопригодность |
Высокая, но сплав теряет прочность при повторных переварках кромок. |
Средняя. Требует специализированного сварочного оборудования и последующей термообработки. |
Отличная. Поддается правке, наплавке и прецизионной балансировке в условиях верфи. |
|
Область применения на Dvinko.ru |
Подвесные моторы до 60 л.с., вспомогательные лодки, пресноводные водоемы. |
Скоростные катера, спасательные вельботы, коммерческие суда с ПЛМ высокой мощности. |
Стационарные валолинии, винты для главных двигателей Deutz, Weichai, MAN. |
Применение нержавеющей стали или сплава Nibral вместо алюминия на мощных силовых установках обеспечивает прирост скорости до $5-7\%$ исключительно за счет уменьшения толщины лопастей и отсутствия их упругой деформации.
Проблемы неправильного выбора: Симптомы «перекрута» и «недокрута»
Работа судового дизеля или подвесного мотора за пределами рекомендованного производителем диапазона оборотов ведет к критическим поломкам. Тахометр — главный инструмент первичной диагностики состояния винта.
Феномен «недокрута» (Тяжелый винт)
Если шаг или диаметр винта избыточны, двигатель физически не способна развить номинальные обороты на полностью открытом дросселе. Например, вместо положенных 2100 об/мин для стационарного дизеля Deutz, мотор выдает лишь 1750 об/мин.
Симптомы и последствия:
- Падение скорости катера и затяжной, тяжелый выход на глиссирование;
- Лавинообразный рост температуры выхлопных газов (EGT), сопровождающийся черным дымом из выхлопного тракта из-за неполного сгорания топлива;
- Экстремальное увеличение давления в камерах сгорания, приводящее к прогару поршней, разрушению поршневых колец и повышенному износу вкладышей коленчатого вала.
Эксплуатация с недокрутом эквивалентна постоянному движению автомобиля в гору на пятой передаче при скорости 30 км/ч.
Феномен «перекрута» (Легкий винт)
Когда шаг винта слишком мал, двигатель легко раскручивается выше паспортного лимита. Судовладелец замечает мгновенный старт, но на максимальном газу лодка упирается в «невидимую стену» по скорости, а мотор начинает неестественно реветь.
Симптомы и последствия:
- Срабатывание электронного ограничителя оборотов или разрушение клапанного механизма на моторах без автоматики;
- Масляное голодание пар трения из-за работы масляного насоса на предельных режимах;
- Развитие интенсивной кавитации на ступице и у корней лопастей, что быстро приводит к питтинговой коррозии и разрушению редуктора судна.
FAQ: Часто задаваемые вопросы владельцев катеров и коммерческих судов
Как изменится поведение судна при переходе с 3-лопастного винта на 4-лопастной?
Четыре лопасти увеличивают суммарную площадь дискового отношения. Это обеспечивает более уверенный упор, снижает вибрацию кормы, облегчает удержание судна на курсе в штормовых условиях и сокращает время выхода на глиссирование. Однако за счет возросшего гидродинамического сопротивления четырехлопастные модели снижают максимальную скорость хода на 2–4% по сравнению с трехлопастными аналогами того же шага.
Винт поврежден о грунт, загнуты кромки лопастей. Можно ли выправить его самостоятельно?
Наружная геометрия лопасти имеет сложный профиль с точностью до долей миллиметра. Попытка выправить металл «на глаз» молотком убирает лишь видимый дефект, но оставляет локальные искажения шагового угла и нарушает статическую и динамическую балансировку. Работа несбалансированного движителя за несколько моточасов разбивает сальники и подшипники гребного вала редуктора, вызывая протечки воды внутрь трансмиссии.
Какое влияние на выбор шага винта оказывает передаточное число редуктора?
Передаточное число редуктора определяет, сколько оборотов совершит коленчатый вал двигателя ради одного оборота гребного вала. Чем выше это число, тем больший диаметр и шаг винта способен провернуть силовой агрегат без риска уйти в опасный недокрут. При замене судового редуктора расчет параметров движителя всегда выполняется заново.
Заключение
Точный расчет диаметра и шага — единственный способ раскрыть потенциал двигателя, снизить расход топлива и защитить редуктор от износа. Если стандартные параметры не позволяют выйти на расчетную скорость, инженеры Dvinko выполнят индивидуальный гидродинамический расчет и прецизионное изготовление гребных винтов из стали, алюминия или сплава с гарантией достижения максимального КПД на воде.
Для замены поврежденного элемента или подбора резервного движителя важно использовать сертифицированные комплектующие, подобранные под крутящий момент вашего ДВС. Загляните в наш каталог гребных винтов, чтобы выбрать оптимальную модель под ПЛМ или стационарные судовые дизели, а наши специалисты помогут бесплатно проверить совместимость перед покупкой.
