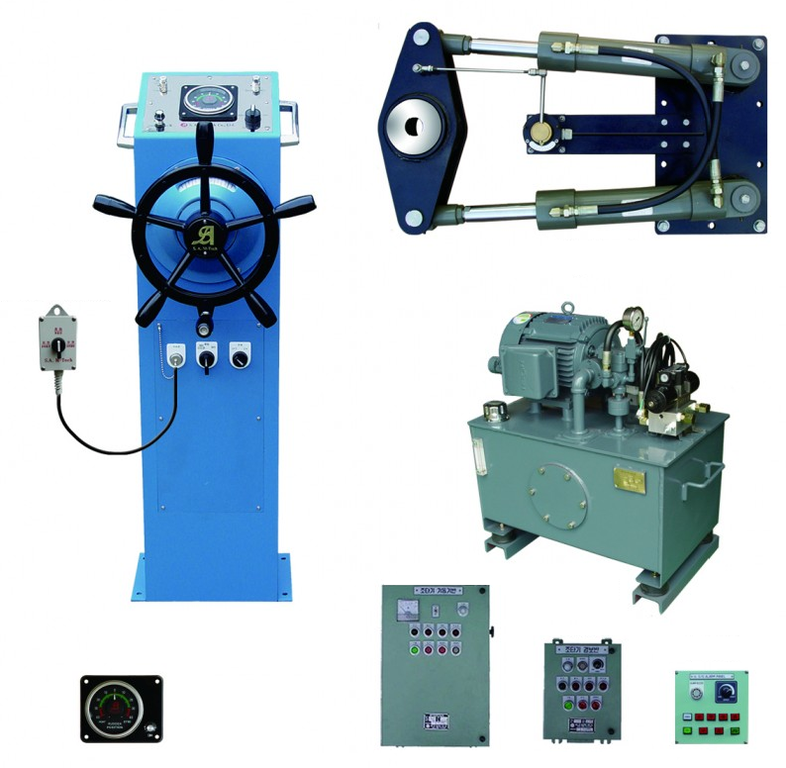

Судовая электро-гидравлическая рулевая система с аварийным постом управления. Рулевая консоль оснащена датчиком поворота штурвала, который передает сигнал на гидравлический распределитель-золотниковый установленный на насосной станции. Система оснащена панелью пуска, панелью сигнализации, блоком реле. Система рулевая электро-гидравлическая оснащена дополнительным аварийным постом ручного управления.

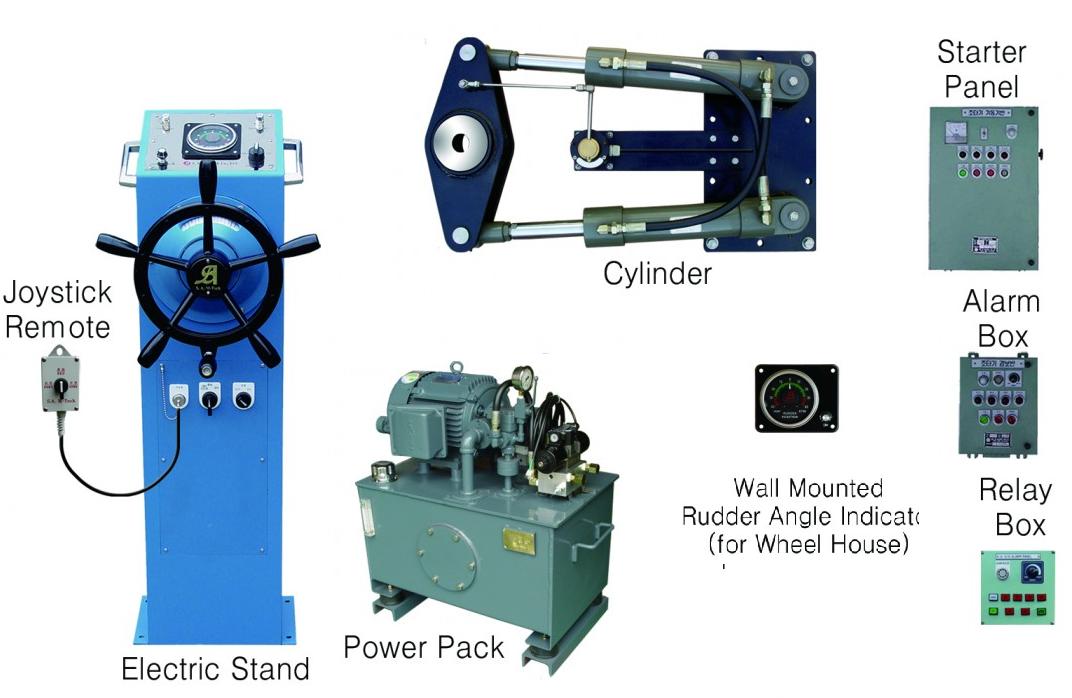

Система состоит: 1-электрическая консоль рулевого управления; 2-гидроцилиндр(блок); 3-указатель поворота руля; 4-настенный указатель поворта руля дублирующий; 5-насосная станция; 6- аварийный пост управления.
