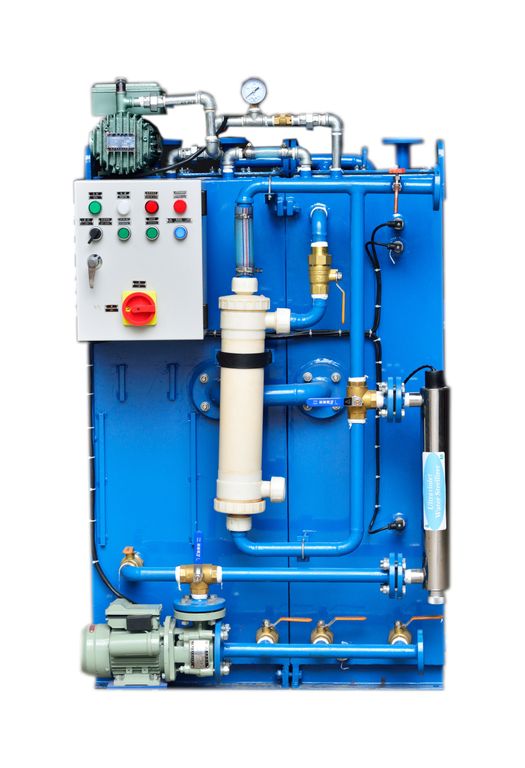

Сепаратор сточных вод CSWE 4-80

Сливы с данной установки могут отвечать требованиям измененной конвенции MAPOL 73/78, изданной Международной морской организацией (ИМО), а также соответствовать требованиям Резолюции Комитета по охране окружающей среды MEPC.227 (64) «Пересмотренные руководящие принципы по внедрению стандартов сточных вод и эксплуатационных испытаний для установок обработки сточных вод».

Принцип работы

Система состоит из трех камер: камера аэрации (резервуар для сбора сточных вод), осадочная камера (резервуар для осаждения) и водяная камера (резервуар с чистой водой).

Сточные воды поступают в камеру аэрации, где перерабатываются бактериями органического ила.

Когда поток достигает определенного уровня, вода попадает в осадочную камеру, воздушный насос выполняет роль инжекторного насоса, на дне осадочной камеры формируется вакуум и ил закачивается на дно камеры аэрации.

Отделенная от осадка вода, постепенно переходит в водяную камеру.

Сливной насос запускается, при достижении заданного уровень. После дезинфекции ультрафиолетом вода сливается за борт.

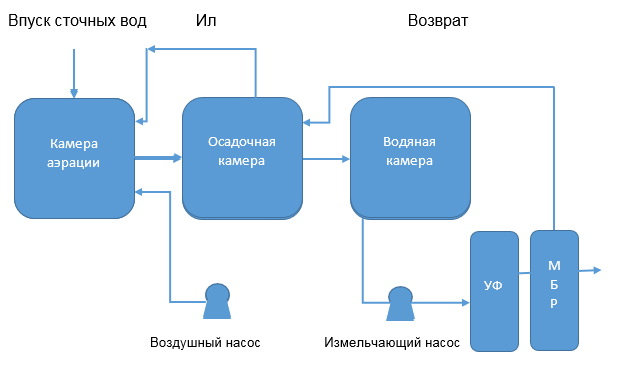

• Процесс эксплуатации (показан на технологической схеме рисунок № 1):

Стандарты качества воды после очистки

Общее содержание взвешенных частиц (ОВЧ) не более 35мг/л

Биохимическое потребление кислорода (БПК5) не более 25 мг/л

Химическое потребление кислорода (ХПК) не более 125 мг/л.

Термостойкая группа кишечной палочки

РН между 6 и 8.5?М. П. Н??< 100 клеток/100мл.

Структура и название основных деталей

Вся серия устройства включает в себя 8 моделей со следующими основными характеристиками:

• Структура УОСВ

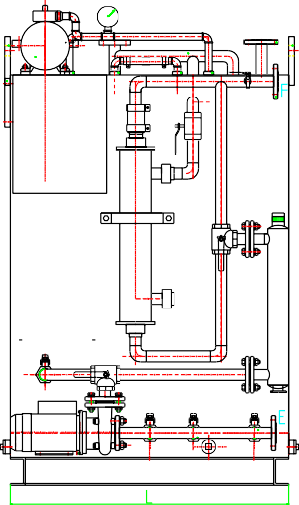

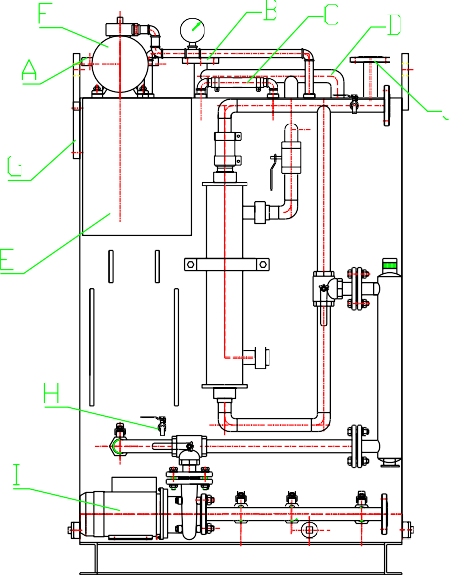

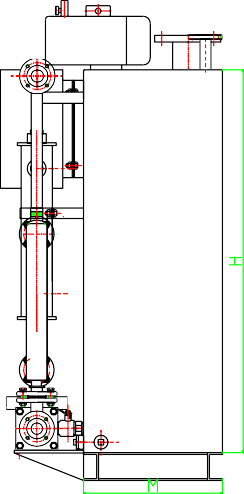

Внешняя конфигурация устройства (см. Рисунок 2) и габаритные размеры (см. Таблицу 2):

1. Впуск сточных вод
2. Вентиляционное отверстие
3. Труба для возврата ила
4. Воздушная трубка
5. Электрический блок управления
6. Воздушный насос
7. Труба переполнения
8. Пробка для забора проб
9. Измельчающий насос
10. Впуск чистой воды

Монтаж оборудования

Установку данного устройства необходимо производить в максимально возможном горизонтальном положении. В основании устройства предусмотрено отверстие для крепежных винтов. Рекомендуется длинную сторону устройства расположить в по направлению от носа к корме, чтобы снизить воздействие качки судна на устройство.

Для облегчения монтажа и дальнейшего технического обслуживания оборудования, необходимо вокруг устройства оставить свободное пространство (прим. 0,5 м), также на устройство предусмотрено подключение обводной линии к подвесному двигателю.

Сточные воды с кухни без твердых частиц могут быть непосредственно введены в канализационный трубопровод, но пропускная способность оборудования должна быть соответственно больше.

Сточные воды с ванной комнаты могут быть введены в трубопровод системы, сброшены через устройство или непосредственно наружу.

Примечание: Запрещается производить сварочные работы на корпусе установки во избежание повреждения внутреннего антикоррозийного покрытия!

Установка платформы

Для данного оборудования используется платформа, которая с помощью винтов или сварки крепится к фундаменту судна. Размеры платформы и места крепежных отверстий для различных моделей установки, представлены в таблице ниже.
