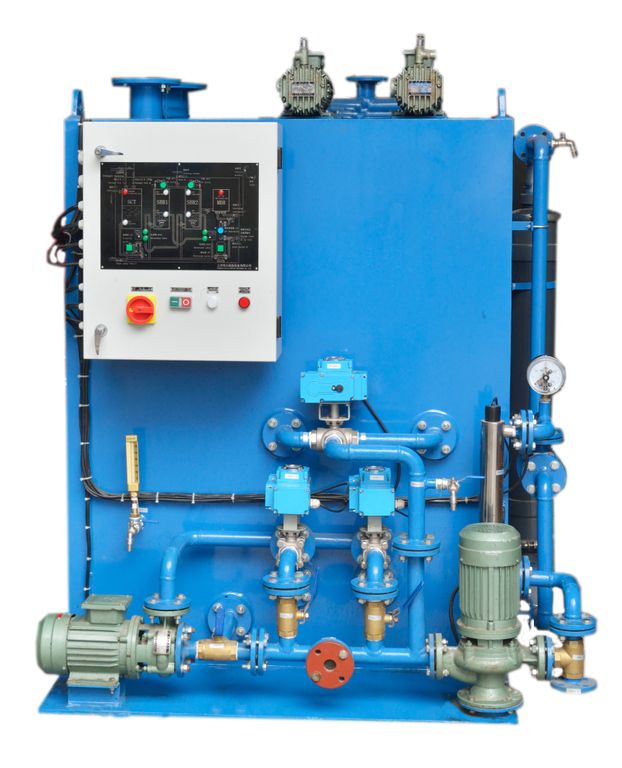

Сепаратор сточных вод CSWC 10-200

Сливы с данной установки отвечают требованиям редакции конвенции MAPOL 73/78, изданной Международной морской организацией (ИМО), а также полностью соответствуют требованиям Резолюции Комитета по охране окружающей среды MEPC.227 (64) «Пересмотренные руководящие принципы по внедрению стандартов сточных вод и эксплуатационных испытаний для установок очистки сточных вод».

Стандарты качества воды после очистки

Общее содержание взвешенных частиц (ОВЧ) не превышает 35мл/л

Биохимическое потребление кислорода (БПК5) не более 25 мг/л

Химическое потребление кислорода (ХПК) не более 125 мг/л

PH между 6 и 8.5.

Содержание азота: не более 20 мг/л

Содержание фосфора: не более 1,0 мг/л

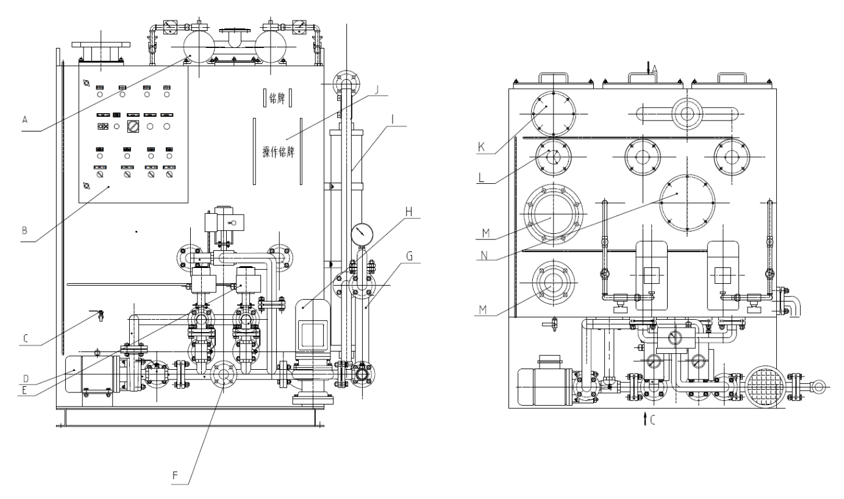

Устройство и название основных компонентов (Рисунок 1: Схема устройства)

Обозначения на рисунке:

A: Воздушный насос               H: Сливной насос

B: Блок управления                I: Мембранная система

C: Кран для отбора проб          J: Заводская табличка

D: Измельчающий насос          K: Датчик уровня жидкости

E: Электр. клапан                  L: Поплавковая дверца

F: Впуск чистой воды             M: Впуск грязной воды

G: УФ-дезинфектор                N: Датчик биореактора

Технические параметры для различных моделей:

Таблица основных параметров для различных моделей для установки по переработке сточных вод серии CSWC

Принцип работы

• Основный принцип

Основной принцип работы биоактивного последовательного реактора SBR аналогичен работе установок с активным илом. Но главной особенностью реактора является сбор, сбраживания ила, перемешивание, биологический распад и отделение осадка в одном резервуаре. Четыре рабочих процесса переработки: впуск сточных вод, взбивание и аэрация, отстаивание и осушение выполняются в соответствии с заданными параметрами программируемого блока управления, в соответствии с заранее разработанными технологиями. Установка работает в соответствии с запрограммированными циклами по продолжительности и последовательности операций, предварительные заводские настройки разработаны с учетом практических условий при эксплуатации данного типа оборудования.

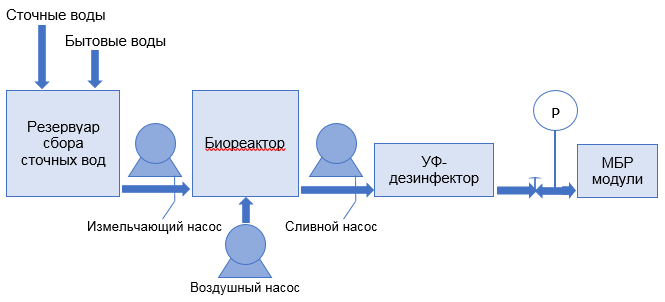

• Процесс эксплуатации

Сточные воды включая бытовые собираются в резервуаре для сбора сточных вод. Затем через измельчающий насос поступают в резервуар биореактора. После процессов биоразложения, отделения осадка надосадочная жидкость перекачивается насосом для сточных вод через УФ-дезинфектор, а затем сливается. В режиме процесса бактериального культивирования активированного ила, жидкость после отстоя перекачивается насосом на мембранный сепаратор для дальнейшей очистки перед сливом, тем самым предотвращая слив вод, не соответствующих установленным стандартам.

Монтаж

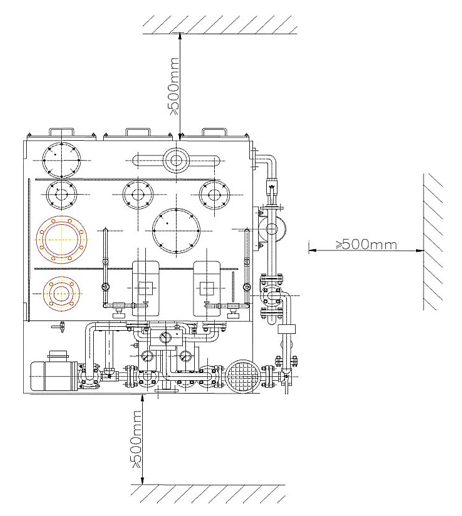

Для удобства сервисного обслуживания и эксплуатации при монтаже вокруг установки необходимо обеспечить свободное пространство не менее (> 0,5 м).

• Монтаж платформы

Платформа, которая крепится к фундаменту, прикрепляется к УОСВ перед отправкой. Данная платформа крепится винтами или сваркой к конструкции судна. Размер платформы и мест крепежных отверстий для различных моделей установки показаны на Рисунке (9) в приложенных Таблицах (2):

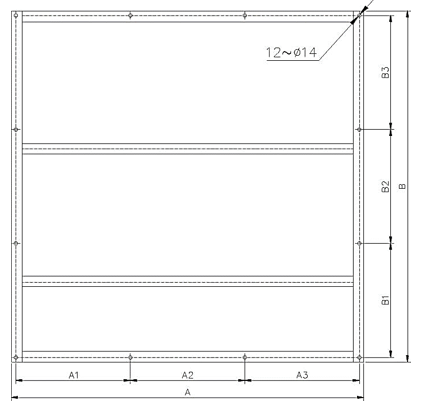

Рисунок (9) Размер для монтажа платформы УОСВ

Таблица (2) Размеры для установки платформы
